Проводи та проводка на сонячних електростанціях, що таке солярний кабель

Сонячні електростанції та сонячні панелі працюють у складних умовах навколишнього середовища, де електричні компоненти постійно зазнають впливу температурних коливань, ультрафіолетового випромінювання та вологи. Саме тому для під’єднання сонячної батареї застосовується спеціалізований солярний кабель. Його конструкція суттєво відрізняється від побутових та промислових проводів.

Неправильний вибір кабелю може призвести до втрат енергії, перегріву та передчасного виходу системи з ладу, панелі сонячні та інвертори будуть працювати неефективно, окупність сонячної електростанції суттєво збільшиться. У цій статті розглянемо, що таке солярні кабелі, їх параметри, маркування та ключові відмінності від звичайних проводів.

Що називають солярними кабелями і де вони застосовуються

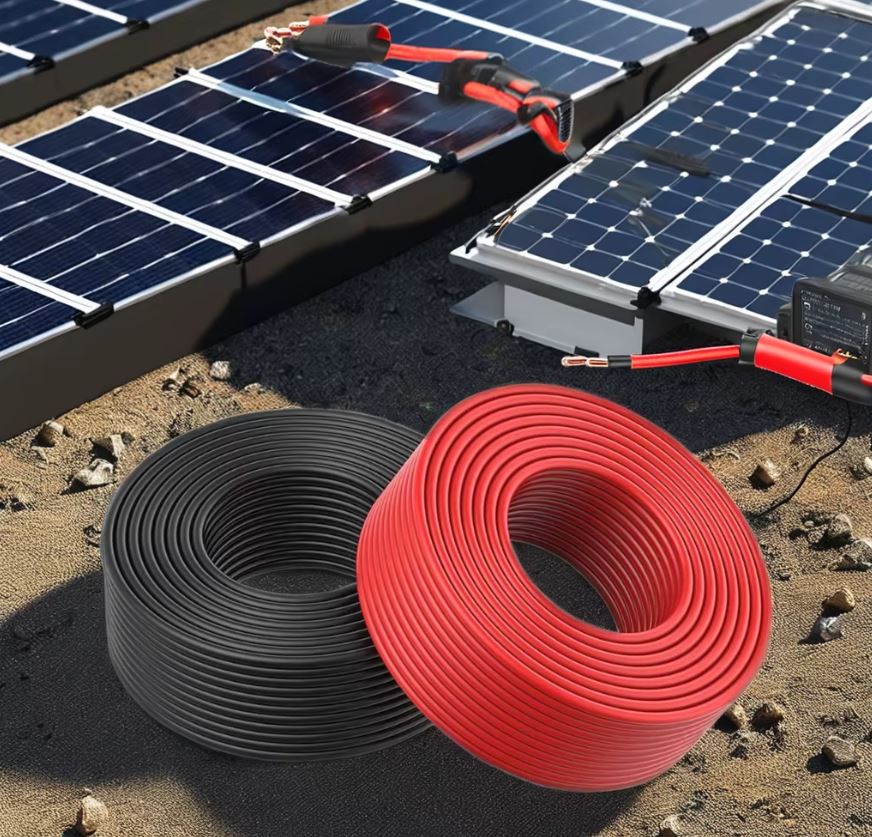

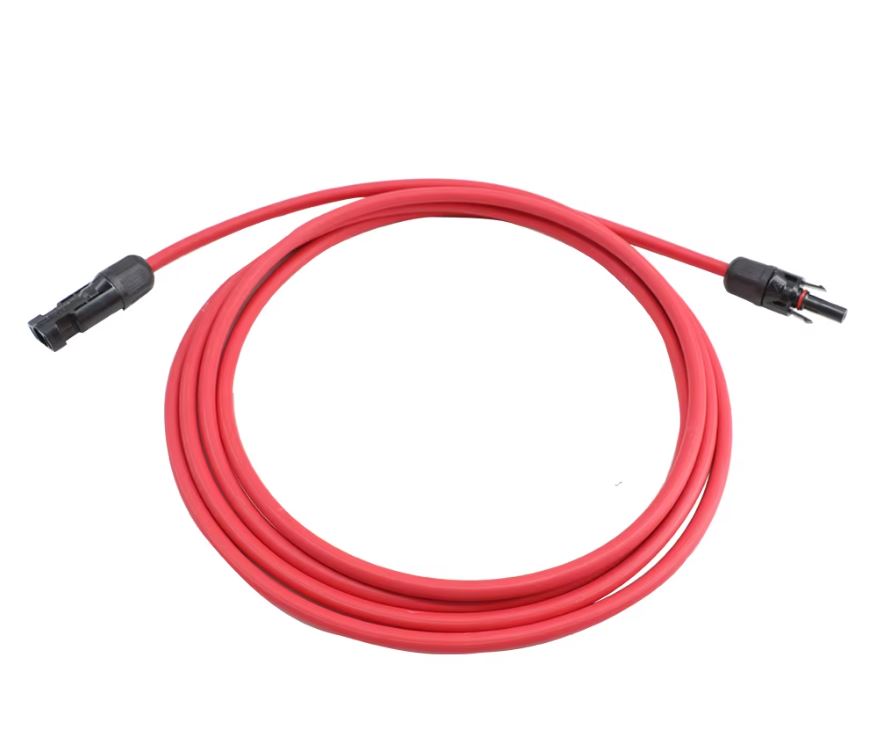

Солярний кабель – це спеціальні електричні дроти, розроблені для роботи в системах фотоелектричних установок, під з'єднання інверторів чи контролера з сонячними панелями. Його головне призначення – передача постійного струму від сонячних панелей до інвертора та інших компонентів системи.

Така проводка повинна стабільно функціонувати на відкритому повітрі протягом десятків років. Тому при проєктуванні враховуються механічні навантаження, вплив ультрафіолету та екстремальні температури. Використання стандартних кабелів у таких умовах є технічно некоректним, ККД сонячної панелі у будь-якому ланцюжку різко падатиме, виникнуть інші проблеми.

Коли користуються солярною проводкою:

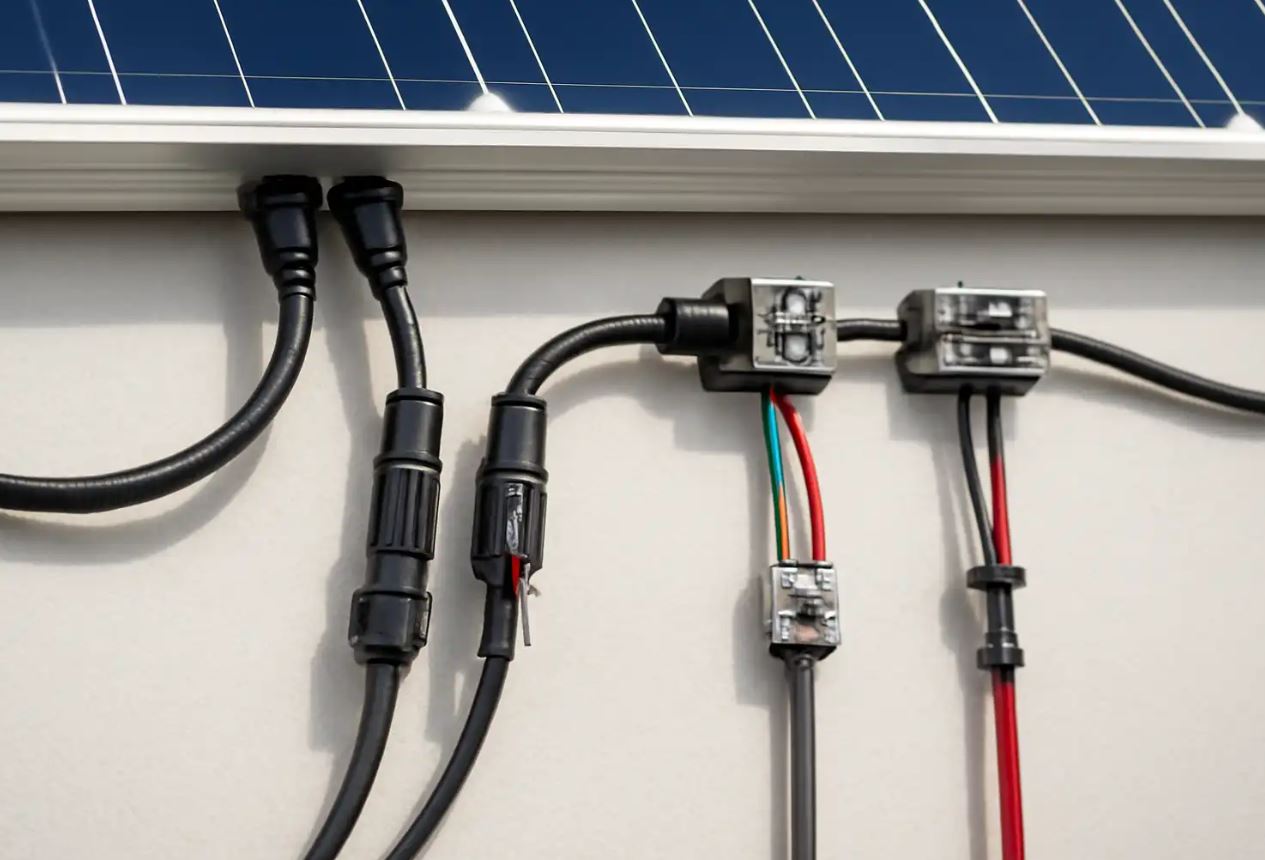

• З’єднання окремих фотомодулів у стрінги.
• Підключення стрінгів до комбайнер-боксів.
• З’єднання комбайнер-боксів з інвертором.
• Підключення інвертора до акумуляторних батарей (у гібридних системах).
• Використання у наземних та дахових СЕС, залежно від того, як сонячну панель підключають.

⚠️ Резюме! Солярний кабель є критично важливим елементом будь-якої фотоелектричної системи, будь-яка сонячна батарея для дому чи на виробництві не буде коректно працювати без нього. Його застосування забезпечує стабільну роботу та безпеку всієї електростанції. Саме правильний провід гарантує мінімальні втрати енергії (а це окупність сонячних панелей і всієї СЕС), та довговічність системи.

Основні параметри солярного кабелю

Технічні параметри солярного кабелю визначають його експлуатаційні можливості. Кожен показник розрахований з урахуванням специфіки роботи у фотоелектричних системах. На відміну від звичайних проводів, тут важливі не лише електричні характеристики, а й фізичні властивості матеріалів. Виробники застосовують спеціальні стандарти, наприклад EN 50618 або TÜV 2Pfg 1169. Без них система сонячних панелей мала б інший термін експлуатації, був би вплив підвищеної деградації.

Розглянемо ключові параметри детальніше:

1. Номінальна напруга зазвичай 1000 В або 1500 В DC - це необхідно, оскільки сонячні станції і сонячна батарея працюють з високою напругою постійного струму. Запас по напрузі підвищує електробезпеку та запобігає пробою ізоляції.
2. Температурний діапазон від -40°C до +90°C (іноді до +120°C) - інакше під температурною деградацією ізоляція швидко пошкодилася б, а кабель повинен витримувати зимові морози та літню спеку на даху без втрати еластичності.

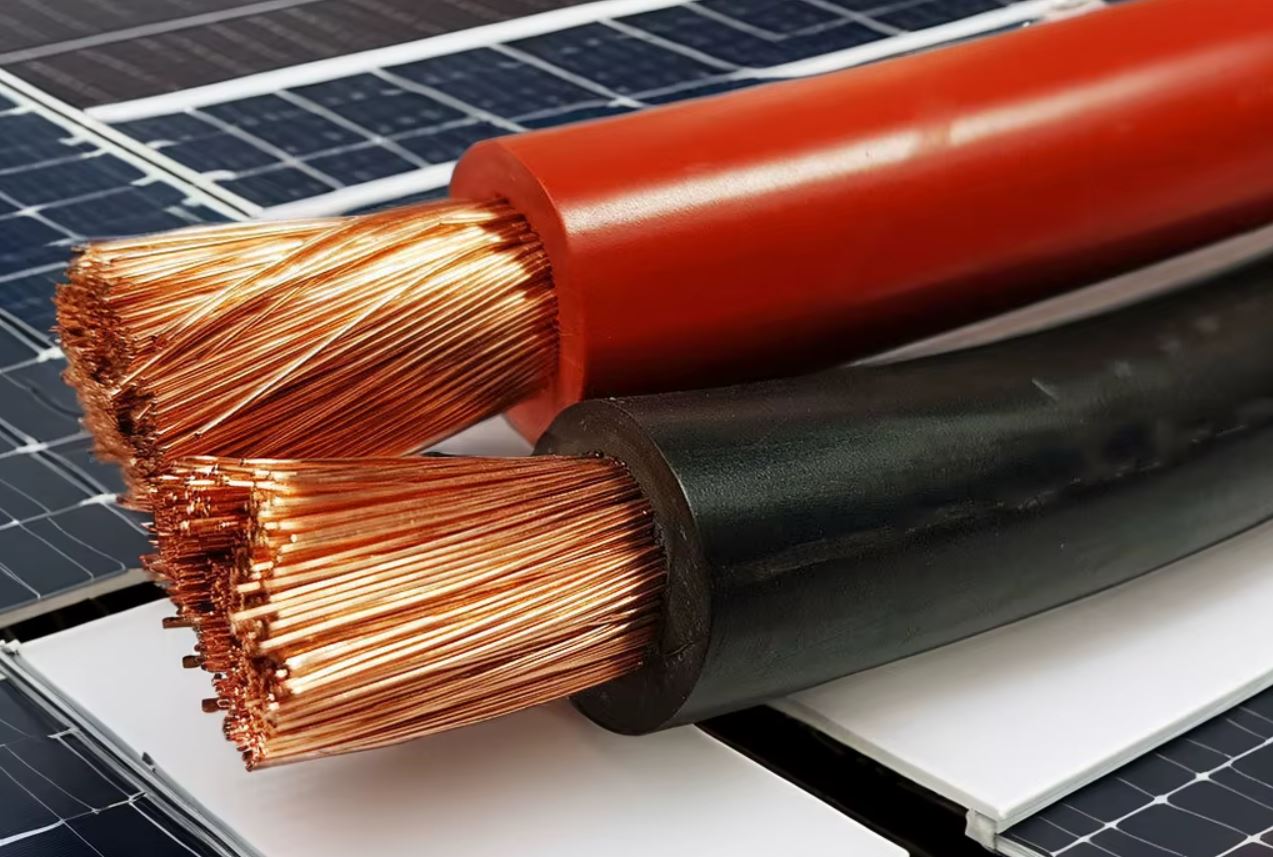

3. Матеріал жил, луджена мідь - лудіння захищає провідник від окислення та корозії, що критично при зовнішньому монтажі, а провідна здатність залишається на високому рівні.
4. Тип ізоляції, подвійна ізоляція з безгалогенних полімерів - вона забезпечує високу стійкість до УФ-випромінювання, деградація не так сильно впливає та не виділяються токсичні гази при нагріванні.
5. Гнучкість: клас провідника 5 або 6 - це спрощує монтаж сонячних панелей та їх з'єднання і дозволяє прокладати кабель у складних трасах без пошкоджень.

ℹ️ Висновок! Параметри солярного кабелю підібрані спеціально для умов роботи, в яких функціонує панель сонячна. Кожна характеристика має практичне технічне обґрунтування. Саме комплекс цих властивостей робить його незамінним у СЕС.

Відмінності солярного кабелю від звичайного

Кабель солярний часто помилково плутають зі звичайними мідними проводами. Однак їх конструкція та призначення суттєво відрізняються. Побутові кабелі не розраховані на тривалий вплив ультрафіолету та перепади температур. Крім того, вони не мають необхідного запасу міцності та електричної стійкості, вони не здатні витримати термін служби сонячних панелей.

Для наочності наведемо порівняльну таблицю звичайного кабелю та сонячного:

✔️ Як висновок! Звичайні кабелі не відповідають вимогам експлуатації сонячних електростанцій. Їх використання призводить до швидкого старіння ізоляції та аварійних ситуацій, бо на це не розрахований їх життєвий цикл. Солярний кабель створений спеціально для роботи в агресивних умовах.

Маркування солярного кабелю та чому не можна використовувати звичайний

Маркування кабелю дозволяє швидко визначити його технічні характеристики. Воно регламентується міжнародними стандартами та наноситься безпосередньо на оболонку. Завдяки цьому монтажник може перевірити відповідність кабелю проєктним вимогам. Неправильне маркування або його відсутність є ознакою неякісного продукту. Розглянемо основні варіанти позначень.

Поширені варіанти маркування:

• PV1-F – класичний стандартний солярний кабель.

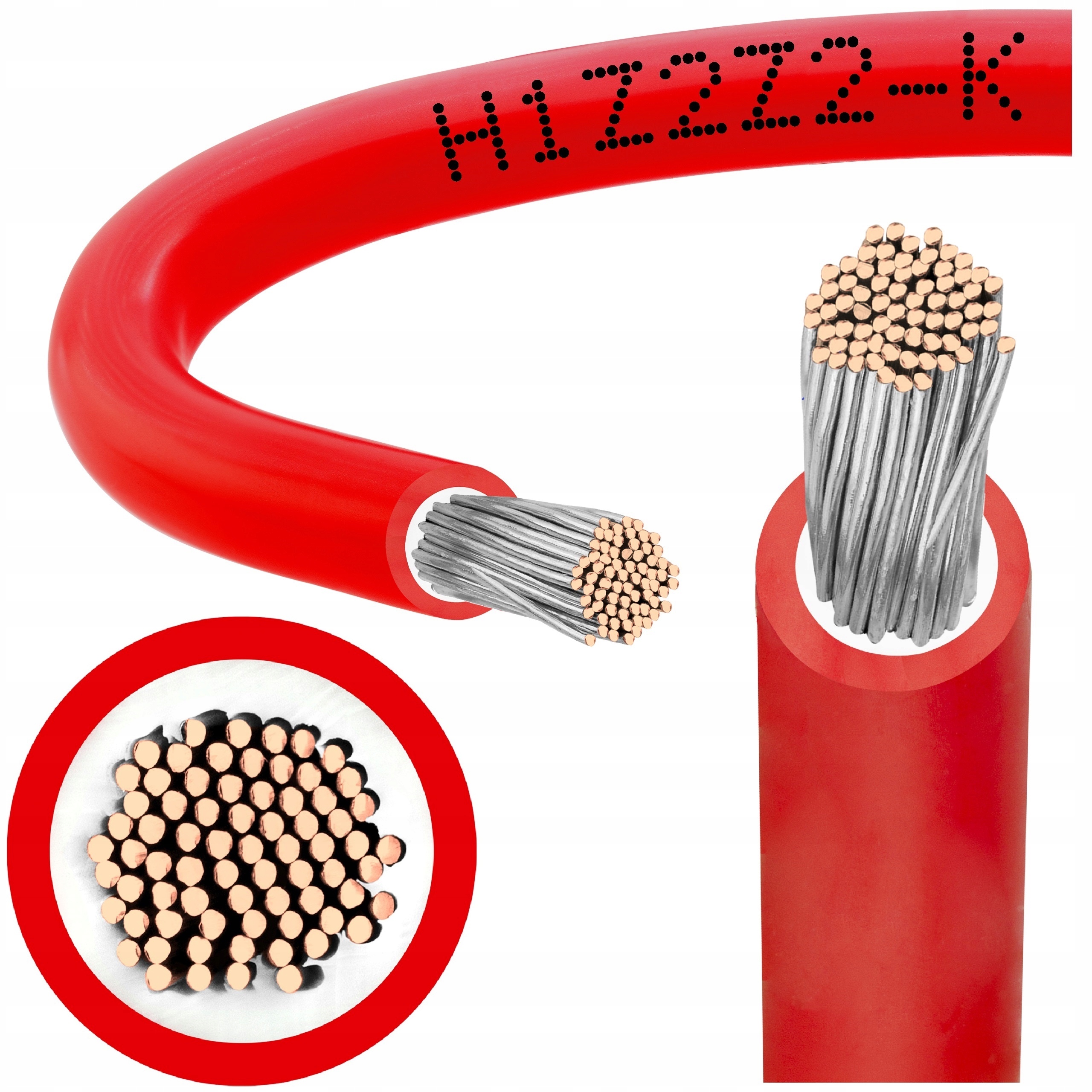

• H1Z2Z2-K – сучасне маркування за стандартом EN 50618.
• TÜV – підтвердження сертифікації незалежною лабораторією.
• DC 1500V – максимальна робоча напруга.
• -40°C to +90°C – допустимий температурний режим.

Сонячна панель може бути під'єднана тільки такими дротами, які в змозі довготривало функціонувати в таких самих умовах, плюс періодичні електричні навантаження по току.

Чому не можна використовувати звичайний кабель:

1. Ізоляція руйнується під дією сонячного випромінювання.
2. Немає захисту від вологи та конденсату.
3. Недостатня стійкість до високої напруги DC.
4. Підвищений ризик займання, хоче це не є прямим недоліком.

⚠️ Як резюме! Маркування є ключовим показником відповідності кабелю стандартам СЕС. Використання звичайних проводів технічно небезпечне. Це пряма загроза стабільності та безпеці всієї системи.

ℹ️ Солярний кабель - є спеціалізованим компонентом, без якого неможлива коректна робота сонячної електростанції. Його параметри оптимізовані для експлуатації у складних погодних умовах та при високій напрузі постійного струму. На відміну від звичайних проводів, він має подвійну ізоляцію, захист від УФ та тривалий термін служби.

Правильний вибір кабелю напряму впливає на ефективність та безпеку всієї СЕС. Саме тому використання сертифікованого солярного кабелю є обов’язковою технічною вимогою для сучасних фотоелектричних систем. Він коштує більше, але це цілком виправдані затрати.
