Що таке інвертори на сонячні станції: функції, типи, характеристики і правильний вибір

Сонячні станції стають невід’ємною частиною генерації енергетики. Однак сонячні батареї виробляють електроенергію у вигляді постійного струму (DC), тоді як більшість побутової і промислової техніки працює на змінному струмі (AC). Саме тут вступає в гру інвертор — це ключовий компонент будь-якої СЕС.

У цій статті розберемося, що таке інвертори, як вони працюють, які бувають типи у інверторів, і на що звертати увагу при виборі. Корисна стаття для тих, хто планує кріплення сонячних панелей на дах у малопотужну станцію, або ставить сонячні панелі на балконі, не кажучи вже про промислові станції.

Інвертор, що це – основні функції

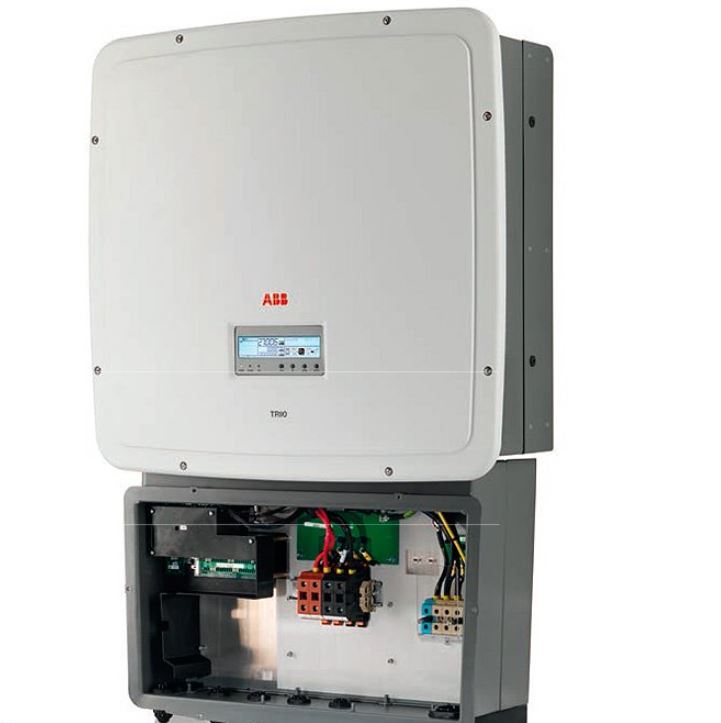

Інвертори (або перетворювачі) — це пристрої, що перетворюють постійний струм, який генерують сонячні панелі, у змінний струм, придатний для використання в побутовій електромережі або для подачі в загальну мережу (grid).

Бувають дані вироби різні за номінальною потужністю і параметрами, наприклад, інвертор 2 кВт, мережеві інвертори 3 кВт, інвертор 12В на 220В тощо.

Основні функції інвертора:

1. Перетворення струму (DC → AC) – головна функція пристрою.
2. Синхронізація з мережею – у випадку мережевих інверторів, пристрій синхронізує вихідний струм з параметрами електромережі.
3. Максимізація виробітку (MPPT) – відстежує точку максимальної потужності сонячної батареї для підвищення ККД.
4. Моніторинг і захист – фіксує параметри роботи, забезпечує захист від перенапруг, перегріву і коротких замикань.
5. Інтеграція з батареями – у гібридних і автономних системах керує зарядом/розрядом акумуляторів.

Якщо ви плануєте ставити сонячні панелі на дах, на землю, на балкон або в іншому місці, то вам обов’язково знадобиться даний виріб. Без нього жодна, навіть одна панель сонячна, використовуватися не може.

Типи сонячних інверторів

Який купити інвертор залежить від архітектури сонячної станції, цілей користувача і доступності електромережі. Кожен тип цього виробу має свої особливості, обмеження, параметри і переваги, а також недоліки. Тому їх можна виділити за різновидами.

У вас стоїть система сонячних панелей, який інвертор для неї купити, види:

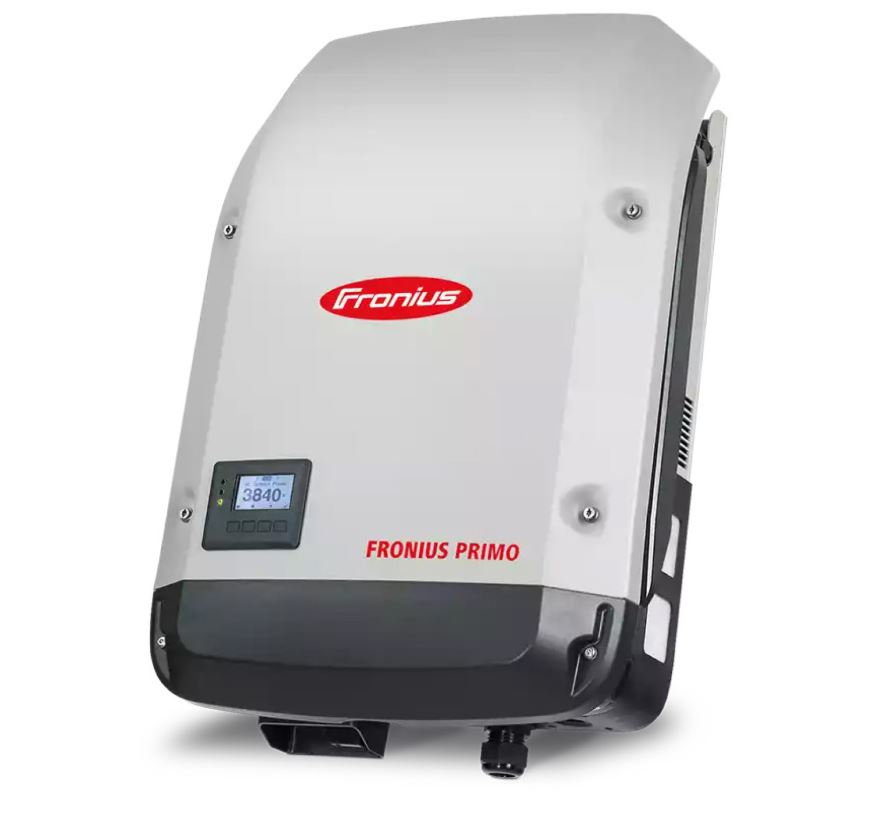

• Мережеві інвертори (on-grid) — це найбільш поширений тип для міських будинків і підприємств, підключених до електромережі. Мережевим інвертором користуються, коли треба перетворити постійний струм у змінний із синхронізацією його з параметрами електромережі (напруга, частота). Основна перевага — можливість віддачі надлишкової енергії в загальну мережу з компенсацією від постачальника електроенергії «зелений тариф».
• Автономні (off-grid) — використовуються там, де немає підключення до централізованої електромережі — наприклад, у заміських будинках, на фермах або віддалених об’єктах. Для забезпечення безперервного електропостачання часто підключаються акумуляторні батареї. Такі інвертори здатні керувати зарядом і розрядом АКБ, забезпечуючи стабільне живлення за відсутності сонячного світла.

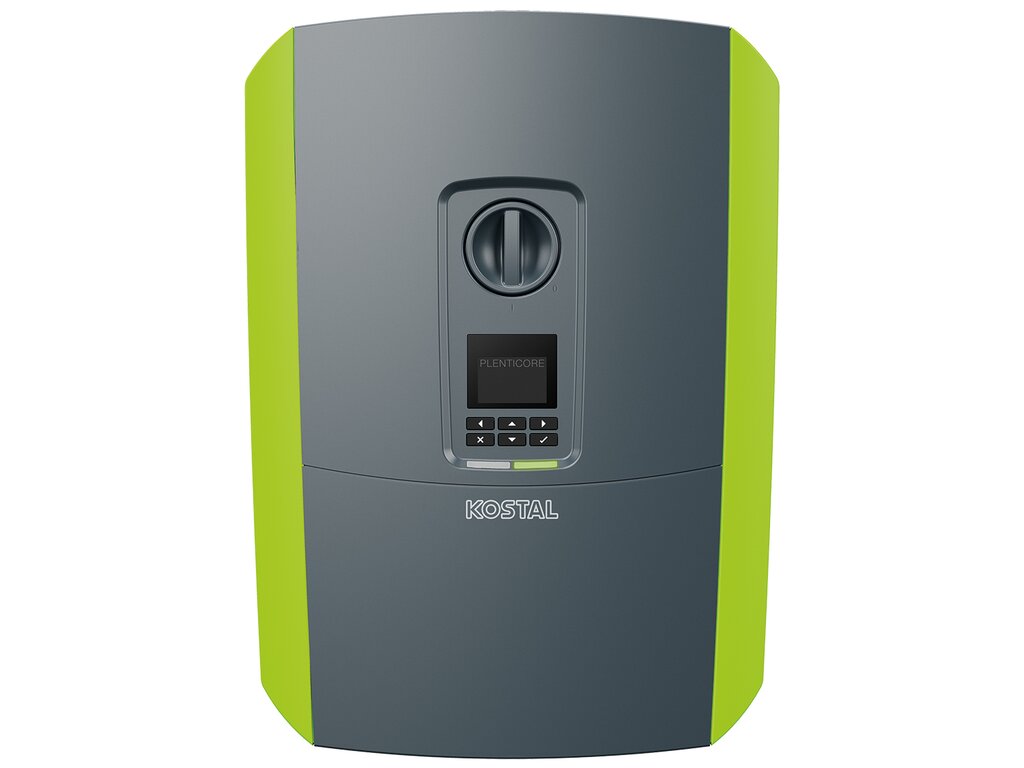

• Гібридний інвертор — поєднує функції мережевих і автономних пристроїв. Вони можуть працювати і з електромережею, і з акумуляторами, перемикаючись залежно від умов: використовувати енергію СЕС, заряджати батареї, віддавати енергію в мережу або брати електроенергію з неї за необхідності. Це оптимальне рішення для будинків з нестабільною мережею або для тих, хто хоче забезпечити резервне живлення.
• Мікроінвертори — це компактні пристрої, які встановлюються безпосередньо на кожну сонячну панель. Вони дозволяють оптимізувати виробіток на рівні кожної панелі, що особливо корисно при затіненні або різній орієнтації панелей. Мікроінвертори забезпечують більшу гнучкість і надійність, оскільки вихід з ладу одного не впливає на роботу інших.

Якщо стоять панелі сонячні, то інвертор для дому вибирається під ті умови, які у вас є на об’єкті. Вибір типу залежить від умов експлуатації і цілей користувача. Наприклад, якщо у вас стабільна електромережа і ви хочете зменшити рахунки за електроенергію — достатньо мережевого інвертора. Якщо ж ваша мета — автономність або резервне живлення, краще вибрати гібридний або автономний.

Мікроінвертори підійдуть, коли необхідно максимізувати вихід енергії при складному розташуванні панелей, коли будь-яка сонячна панель у системі погано підключається в єдину мережу з іншими.

✅ Порада! Якщо є проблеми з підключенням до загальної мережі електропостачання, сама загальна мережа працює з перебоями — купується окремо акумулятор для інвертора, він забезпечує його безперебійну роботу в будь-яких умовах. Він дуже актуальний для мережевих моделей.

Типи інверторів — у таблиці:

Ключові характеристики інвертора

Підключення сонячних панелей завжди супроводжується купівлею інвертора. При цьому важливо розуміти, на які технічні параметри слід звертати увагу. Вони визначають не лише ефективність пристрою, але й його довговічність, безпеку і сумісність з вашим обладнанням.

Основні характеристики включають у себе:

• Потужність — максимальне навантаження, яке може витримати інвертор.
• Тип вихідного сигналу — інвертор чистого синуса впливає на стабільність роботи приладів.
• ККД (Коефіцієнт корисної дії) — скільки енергії від постійного струму вдається перетворити на змінний.
• Кількість MPPT-трекерів — дозволяє оптимально користуватися сонячними панелями при різній орієнтації або частковому затіненні.
• Підтримка акумуляторів — важливо для автономних і гібридних систем.
• Інтерфейси зв’язку — дають можливість контролювати роботу пристрою дистанційно.
• Клас захисту (IP) — ступінь захисту корпусу від пилу і вологи.

Ключові характеристики інвертора — таблиця з прикладами для ілюстрації:

⚡ Важливо! Правильно підібраний інвертор повинен мати потужність, що відповідає вашим панелям і навантаженню, забезпечувати високий ККД для максимальної ефективності, враховувати розміри сонячних панелей у сумі в мережі, і мати сучасну систему MPPT для оптимального збору енергії.

Наявність підтримки батарей і інтерфейсів зв’язку — важливий плюс для гібридних систем і зручного контролю. А клас захисту гарантує довговічність і стабільність роботи незалежно від погодних умов, навіть якщо у вас стоїть звичайна сонячна батарея для дому.

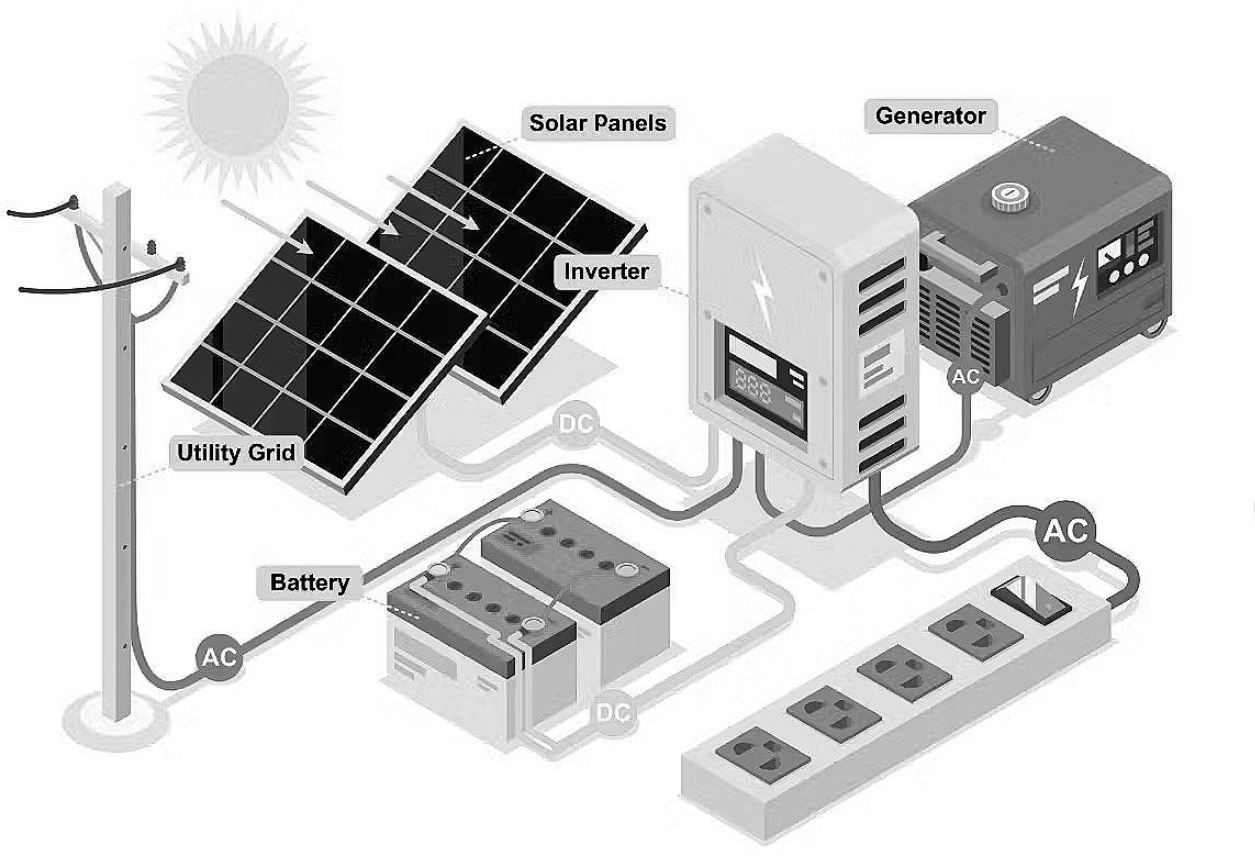

Приклад підключення системи з інвертором

Розглянемо роботу гібридного інвертора — одного з найбільш універсальних варіантів. Ми беремо одну сонячну панель або систему, при цьому важливі їх базові параметри і розмір сонячних панелей, з отриманням сумарної потужності в пікові моменти.

В звичайних умовах сонячна батарея генерує постійний струм, який інвертор перетворює у змінний і подає в домашню мережу для живлення приладів.

Якщо виробленої енергії більше, ніж споживається, надлишки йдуть на заряд акумуляторів.

Коли сонячна енергія падає (вечір, хмарність), інвертор перемикається на живлення будинку від акумуляторів.

Якщо ж заряд батарей знижується до мінімального рівня, а сонячної енергії недостатньо, інвертор автоматично підключається до центральної електромережі, забезпечуючи безперервне електропостачання.

⭐ Резюме! Таким чином, гібридний інвертор «вміє» грамотно керувати джерелами енергії — мережею, сонячними панелями і батареями — забезпечуючи максимально ефективне і стабільне електропостачання.

Як правильно вибрати інвертор?

Вибір інвертора — це відповідальне рішення, від якого залежить ефективність і надійність усієї сонячної станції. Важливо враховувати не лише технічні параметри, але й особливості вашого об’єкта, умови експлуатації і бюджет.

Перед покупкою вивчіть і врахуйте:

1. Тип сонячної станції (мережева, автономна, гібридна).
2. Загальну потужність і навантаження.
3. Можливість інтеграції з акумуляторами.
4. Наявність гарантійного і сервісного обслуговування.
5. Сумісність з використовуваними сонячними панелями.
6. Зручність моніторингу і керування.

Основні рекомендації при виборі інвертора:

• Тип підключення:

1. Для будинків з мережею — мережевий інвертор.
2. Для автономних об’єктів — автономний.
3. Для максимальної гнучкості — гібридний.

• Потужність - підбирайте із запасом 10–20% відносно потужності сонячних панелей і навантаження.
• Якість сигналу – потрібні інвертори чистий синус, що дають, це обов’язково для побутової техніки і електроніки.
• Функція MPPT — дозволяє максимально використовувати потенціал сонячних панелей.
• Підтримка акумуляторів — важлива для резервних і автономних систем.
• Моніторинг — дозволяє контролювати роботу і продуктивність системи віддалено.
• Бренд і гарантія — обирайте перевірених виробників з хорошою репутацією і сервісом.

✅ Порада! Врахуйте параметр потужності. Якщо ви ставите інвертор 5 кВт, наприклад, але в подальшому плануєте приріст потужності, то це обмеження потрібно буде знімати повною заміною інвертора або купівлею ще одного з незалежним підключенням різних сонячних панелей у системі.

Інвертор — це “мозок” сонячної електростанції. Його правильний вибір безпосередньо впливає на ефективність, безпеку і надійність всієї системи. При проєктуванні важливо враховувати потужність, тип, якість і додаткові функції пристрою.

Сучасні інвертори забезпечують не лише перетворення енергії, але й повноцінний інтелектуальний контроль над всією системою. Якщо ви плануєте перехід на сонячну енергію — почніть з грамотного вибору інвертора, і система окупиться швидше.
